가. 용기
[용기의 종류]
고압가스를 충전하여 저장하거나 이동하도록 제조된 용기는 제작방법에 따라 용접하지 않고 제조하는 이음매 없는
용기 (Seamless Cylinder)와 강판(鋼板)을 성형한 후 용접하여 만드는 용접용기(Welding Cylinder)로 구분한다.
이음매 없는 용기는 산소, 수소, 질소, 알곤, 천연가스와 같이 압력이 높은 압축 가스나 상온에서 높은 증기압을 갖는 이
산화탄소(CO₂)등의 액화가스를 충전하는 데 사용한다.
용접용기는 LPG, 후레온, 암모니아와 같은 상온에서 비교적 증기압이 낮은 액화가스를 충전하는데 주로 사용한다.
초저온용기는 임계온도가 영하 50。C 보다 낮은 액화가스를 충전하는 용기로서 단열재로 피복하여 용기 내의
가스온도가 상용 온도를 초과하지 않도록 조치한 용기이며 액화산소, 액화질소, 액화 천연가스 등을 충전한다.
납 붙임 또는 접합 용기는 이동식 부탄가스 연소기를 비롯하여 살충제, 화장품, 의약품 및 도료의 분사제 등을 충전한다.
고압가스 용기는 어깨 부분 또는 프로텍터와 같이 보기 쉬운 곳에 필요한 기재사항을 각인하고 용기의 외면에는 충전된
가스를 쉽게 알도록 규정된 색을 칠하며 충전가스의 명칭을 표시해야 한다. 단, 납 붙임 또는 접합 용기는 15㎜× 15㎜크
기의 필증을 부착하거나 인쇄한다.
① 용기의 각인
용기제조사업장의 명칭 또는 그 약호
충전하는 가스의 명칭
용기의 번호
용기검사 합격년월
내용적(기호:V, 단위:ι)
용기의 질량(기호:W, 단위:kg)
내압시험 압력(기호:TP, 단위:MPa)
압축가스용기의 최고 충전 압력(기호:FP, 단위:MPa)
합격표시( :바깥지름 10㎜)

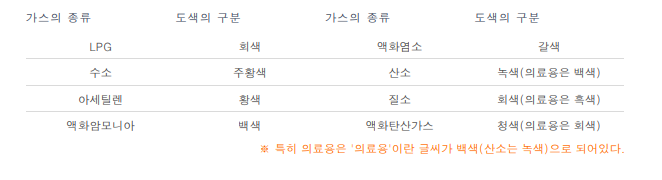

② 용기의 표시
가스용기는 다음과 같이 도색한다

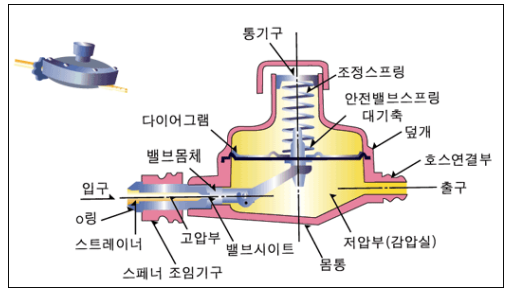

나. LPG 압력조정기
다. 가스계량기
가스계량기는 가스의 사용량을 측정하는 계기이다. 가스계량기는 건식 및 습식 가스계량기가 있으나 도시가스 및 LP가스에는 대부분 건식 가스계량기를 사용하고 있다. 사용하는 가스에 따라서 도시가스용, LPG용, 겸용으로 구분하고 용량에 따라서 2호부터 250호 까지 있는데, 일반 적으 로 가정에서는 2호와 3호가 많이 사용된다. 가스계량기의 계량 능력(최대 유량)은 그 계량기의 호수(號數)와 같다. 즉, 2호는 시간당 최대 유량이 2 m³이고, 5호는 시간당 최대 유량이 5 m³이다. 가스계량기는 정밀기기이므로 화기와 2m 이상의 우회거리를 유지하는 곳으로 환기가 잘되는 장소에 설치하여야 하며, 지면으로부터 1.6m 이상 2m 이내 높이에 수직, 수평으로 설치하고 밴드 등으로 고정시킨다. 다만, 격납 상자 안에 설치할 때에는 설치 높이에 제한이 없다.
